NPN과 PNP 트렌지스터



NPN 및 PNP는 전자소자인 트랜지스터의 구성을 나타내는 기호입니다. 트랜지스터는 전류를 제어하여 전자 신호를 증폭하거나 스위치로 사용하는데 주로 쓰이는 반도체 소자입니다. NPN과 PNP는 트랜지스터의 구조와 작동 방식을 나타냅니다.

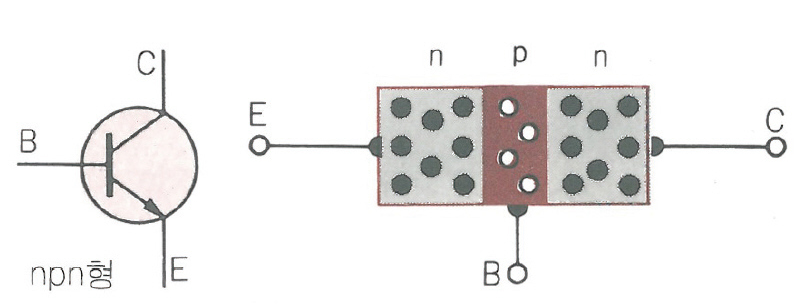

<NPN 트랜지스터>

   - NPN은 "Negative-Positive-Negative"의 약자로, 내부에 N형(doped with Negative charge carriers) 및 P형(doped with Positive charge carriers) 반도체가 존재하는 구조를 가지고 있습니다.



   - 기호로는 세 개의 화살표로 나타내어지며, 중간에 있는 P형 반도체는 베이스(Base)로 표기되고, 두 개의 N형 반도체는 에미터(Emitter)와 콜렉터(Collector)로 표기됩니다.



   - 에미터-베이스 전류(Ie)와 콜렉터-베이스 전류(Ic) 간의 작동으로 전류를 제어하고 증폭합니다.



<PNP 트랜지스터>



   - PNP는 "Positive-Negative-Positive"의 약자로, N형 반도체와 P형 반도체가 P형 반도체 사이에 위치한 구조를 가지고 있습니다.



   - 기호로는 세 개의 화살표로 나타내어지며, 중간에 있는 N형 반도체는 베이스로 표기되고, 두 개의 P형 반도체는 에미터와 콜렉터로 표기됩니다.



   - 에미터-베이스 전류와 콜렉터-베이스 전류 간의 작동으로 전류를 제어하고 증폭합니다.



반응형



NPN 및 PNP 트랜지스터는 서로 다른 전류 방향과 전압 극성을 가지며, 전류의 흐름 방향에 따라 다른 작동을 수행합니다. NPN은 에미터에서 베이스로 전류를 주입하면 콜렉터에서 전류가 흐르는 방향으로 동작하며, PNP는 에미터에서 베이스로 전류를 주입하면 콜렉터에서 베이스로 전류가 흐르는 방향으로 동작합니다.



NPN 및 PNP 트랜지스터는 전자 회로에서 다양한 용도로 사용되며, 특히 증폭기, 스위치, 논리 회로 등에 널리 사용됩니다. 각각의 트랜지스터는 다른 작동 특성과 응용 분야를 가지고 있으며, 정확한 용도에 따라 선택되어야 합니다.
